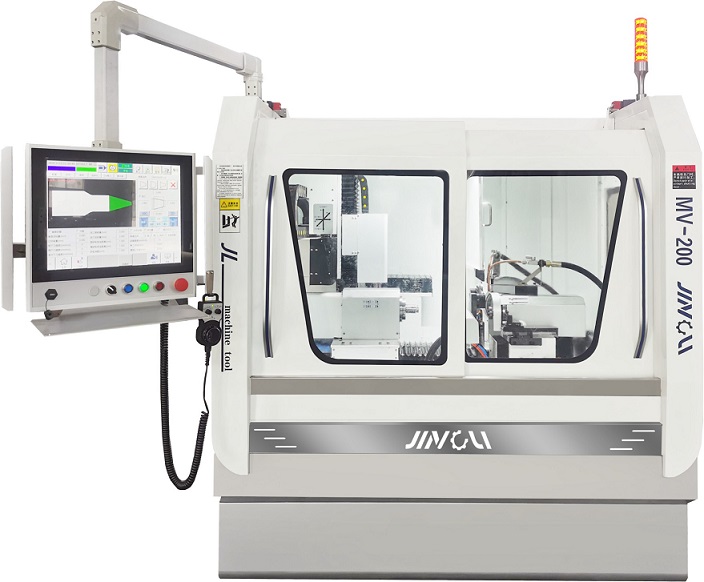

走心式數控段差磨床
機床特性
1、CNC精密圓柱段差研磨機加裝三軸機械手裝卸料機構，利于復雜的幾何和高長徑比的刀具及模具相關零組件的研磨。
2、在線測量(探長度），可以在批量研磨加工時，保證在較長無人值守生產的精確性。
3、走心式磨床結構，使得砂輪加工擺脫從外圓面磨削量小，效率低的問題，以端面作為粗加工初始面，加工量大，加工效率高，同時針對小直徑段差工件更具優勢。
4、粗加工軸和精加工軸高速旋轉有效配合，有助于實現直徑差補控制最高水平，同時保證錐度和圓柱表面優異的光潔度。

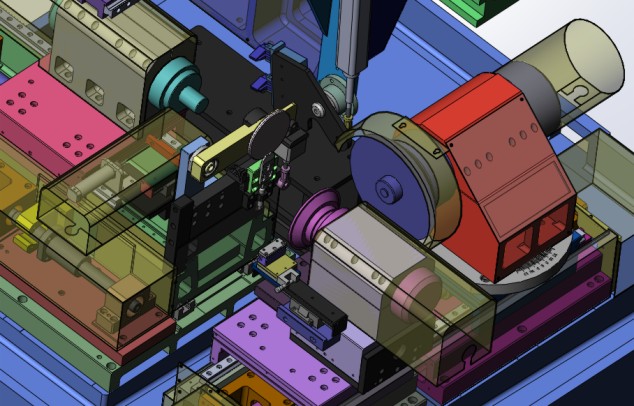

機械手裝置
1自動上下料機械手為三個伺服馬達，通過精密線軌以及臺達控制系統的結合，在送收料的過程中，可以高效、精準、便捷的完成整個送收料工作過程。
2料盤裝置
備料盤及回收盤操作方便、靈活、只需拎起對準四個孔位放回即可。
3上卸料裝置：
采用兩個氣動手指氣缸、上卸產品。一個旋轉氣缸進行角度調整，調整角度為0-90度。
4在線測量裝置
長度定位（探長度），對上料裝夾產生的誤差實時監控及補償，加工過程中有效解決了工件長短不一的問題。

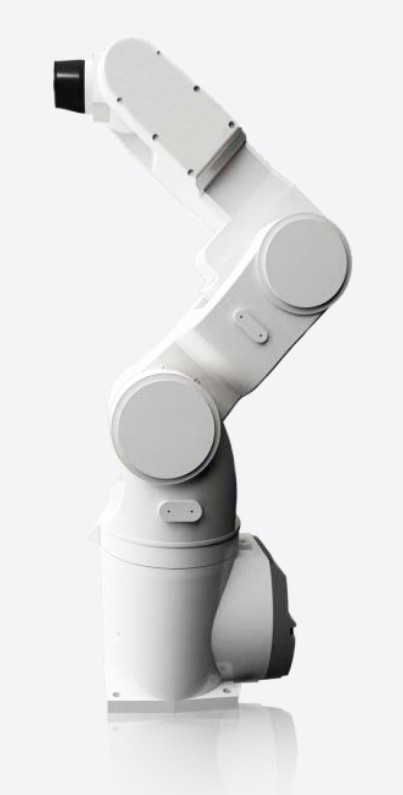

六關節機械手臂
桁架式機械自動上下料
適用范圍

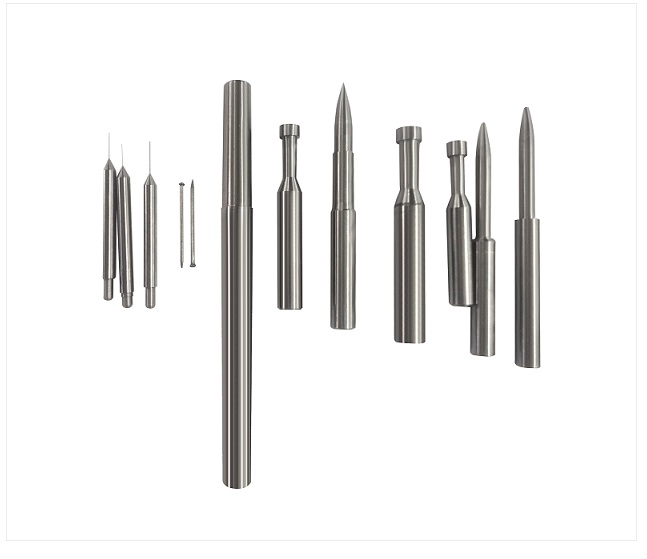

切削刀具成型及臺階，沖頭，微鉆，模具銷釘及其他類似零組件段差研磨。
|
型 號 |
MV-200 |
|
|
研磨工件直徑范圍 |
0.1~12.0mm |
|
|
裝夾工件直徑范圍 |
1~12mm（根據筒夾大小） |
|
|
裝夾/磨削工件較大長度 (精磨砂輪外徑大于φ150） |
裝夾160mm/磨削100mm |
|
|
工作頭主軸轉速 |
0~3000rpm |
|
|
CNC磨削軸 |
X1（粗砂輪）X2（精砂輪）Z1（工件軸）Z2（第三工件軸） |
|
|
CNC自動上下料軸 |
X/Y/Z自動上下料送料站 |
|
|
Z1軸（工件軸） |
行程260mm |
|
|
Z2軸（第二工件軸） |
行程50mm |
|
|
X1軸（粗磨軸） |
行程50mm |
|
|
X2軸（精磨軸） |
行程50mm |
|
|
A軸（工件旋轉軸） |
1.8KW轉速0-3000RPM轉速可調 |
|
|
粗 磨 主 軸 |
粗磨砂輪主軸馬達 |
12KW |
|
粗磨砂輪主軸轉速 |
0-8000r/min（可調速） |
|
|
粗磨砂輪尺寸 （外徑*寬度*內徑） |
250*4*31.75mm |
|
|
精 磨 主 軸 |
精磨砂輪主軸馬達 |
3KW |
|
精磨砂輪主軸轉速 |
0-8000r/min（10000最高轉速）（可調速） |
|
|
精磨砂輪尺寸 （外徑*寬度*內徑） |
150*3*31.75mm |
|
|
長*寬*高 |
1880*1750*2120(mm) |
|
|
重量 |
4T |
|
